アンカーボルト直下型架台システム
無溶接工法
アンカーロック［特許出願中］

阪神大震災や東北大震災、そして何度も起こる大地震で多くの建物が崩壊した事は、
今なお記憶に新しいことです。
その時に問題になった事が
基礎と上物をつなぎ止めるアンカーボルトの
不良施工の存在です。

建設業の信用力向上と安心、そして品質のために。

今日、建物の構造等については建築基準法及び、構造設計基準により安全な設計が確立され施工基準を遵守することは業者の最低基準であり、また平成12年度に制定された「品確法」の中で住宅建築（マンション・アパートも含む）においては基礎等に対する瑕疵担保の保証責任の期間が10年間と定められ、建物に対する業者責任が強化されました。

しかしながら現状では建築物の基礎においては、どうしても理論化・システム化しなければ鉄筋コンクリートにアンカーボルトを正確な位置に施工することは至難の技術と諦め、安易にアンカーボルトを叩いたり曲げたりしての台直しと呼ばれる不良施工が多いのも現実です。

こで今まで解決できなかった基礎柱脚におけるアンカーボルト支持装置の技術開発に挑戦し確立致しました。本工法通じて社会の見る目の厳しい建築・建設の業界の中において、信用力の向上と安心と確実な建築の品質を目指しております。

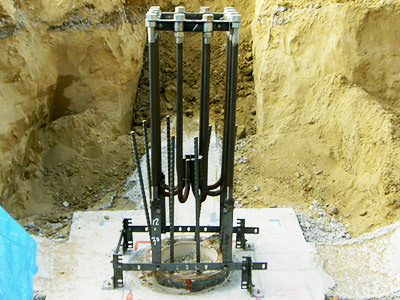

杭有り工事施工写真耐震アンカーボルトを正確に保持、
またコスト面での両立を実現する
合理的な据付工法です。

アンカーロック工法の特徴
アンカーロック工法の図解
  • アンカーボルトの架台が、ボルト直下に配置されるアンカー固定方式です。
  • アンカーボルトの垂直下にポスト（架台）があるため、地中梁主筋及び帯筋のフックが不干渉となります。
  • 溶接不使用のため、現場での排気ガス、騒音振動を無くし、また雨天でも施工可能です。
  • アンカーホルダーにより、ナットを上下させ水平レベルを容易に調整ができます。
  • ボルトナットの組立による無溶接工法のため、据付や点間距離の調節が容易です。
  • 架台の各部分は、アングル、帯鉄構造になっているため、良質なコンクリートに仕上がります。
  • 杭有り工事にはフレームベースが帯鉄のため、立上がり杭主筋との干渉が少なく設置できます。

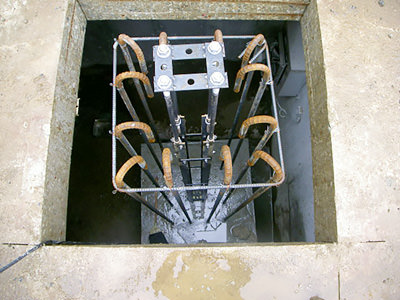

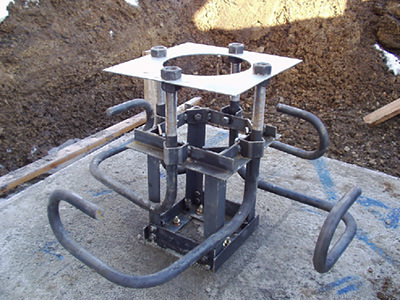

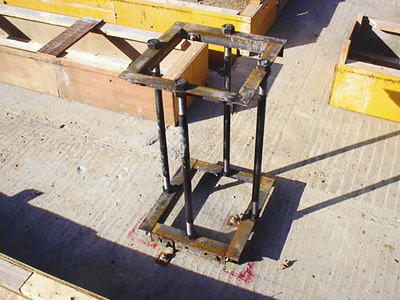

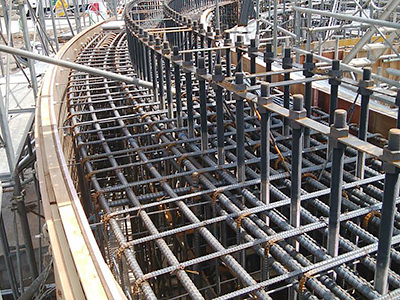

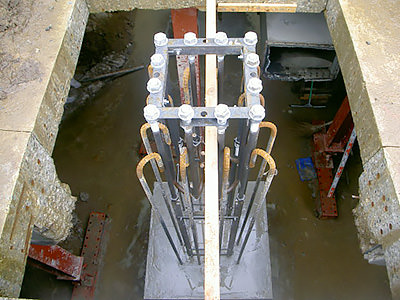

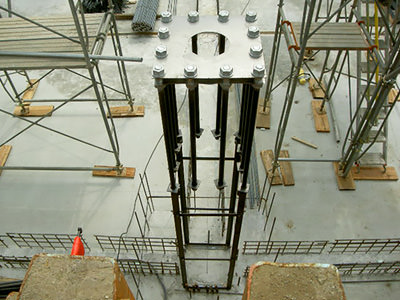

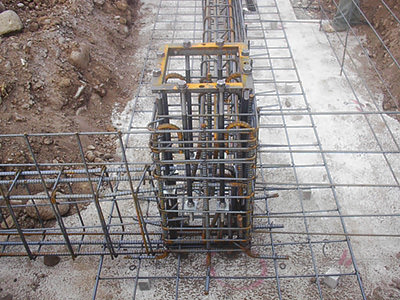

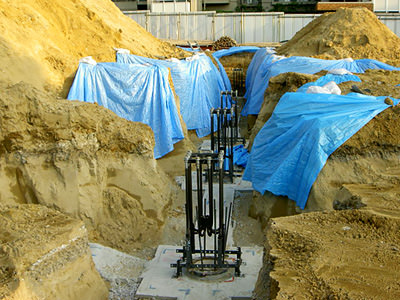

アンカーロック施工例

  • 千葉市 マンション
  • 茅ケ崎 マンション
  • 長野市 立体駐車場
  • 東御市 アパート
  • 飯田市 立体駐車場
  • 上田市 某銀行
  • 上田市 商業店舗
  • 上田市 倉庫
  • 佐久市 某施設

最近の主な施工実績

時期住所物件名（敬称略）柱数（本）
R5年1月佐久市E社 本社建築工事37
R5年1月山梨県中巨摩郡甲府Sクリニック30
R5年1月千曲市N社 新工場41
R5年2月群馬県安中市S社 新工場76
R5年2月茅野市FP社 新工場22
R5年2月松本市松本市立菅野小学校42
R5年2月上田市S社 本社工場61
R5年2月新潟県上越市U社 上越店73
R5年3月上田市AI社 増築工事38
R5年3月長野市S社　新工場39
R5年3月上田市武石番所ケ原スキー場レストハウス19
R5年3月山梨県中巨摩郡PC社 甲府事業所22
R5年3月埼玉県大里郡H社　新工場36
R5年4月安曇野市S施設　新築工事52
R5年4月群馬県藤岡市P社 新工場81
R5年5月下伊那郡天龍村天龍小中併設校29
R5年5月塩尻市C社 塩尻北センター28
R5年5月松本市F社 松本工場30
R5年6月岡谷市NP社 本社建築工事96
R5年6月上伊那郡南箕輪村P社　箕輪店60
R5年7月松本市信州大学 医学部学生実習棟14
R5年7月山梨県南都留郡F社　新棟149
R5年7月上田市第五中学校改築事業　校舎棟48
R5年7月群馬県安中市S社 分工場41
R5年7月新潟県上越市NS社　製造棟67
R5年8月長野市清泉女学院大学・短期大学　上野キャンパス18
R5年8月新潟県上越市上越高等学校　第二体育館16
R5年8月伊那市伊那養護学校　教室棟11
R5年8月小諸市小諸高原病院　病院棟等71
R5年9月群馬県安中市Ｓ社　建設工事56
R5年9月山梨県南アルプス市南アルプス地域交流エリア計画37
R5年9月千曲市千曲市立五加小学校教室棟13
R5年10月須坂市長野信用金庫　須坂支店23
R5年10月群馬県高崎市S社 建設工事51
R5年10月須坂市Rホテル須坂37
R5年10月長野市N社　建替え工事496
R5年10月山梨県中巨摩郡某施設80
R5年10月群馬県伊勢崎市伊勢崎市新保健センター42
R5年10月小諸市小諸養護学校教室棟28
R5年11月伊那市春近発電所大規模改修工事17
R5年11月群馬県佐波郡S社 倉庫新築48
R5年12月飯山市飯山市城北中学校区新統合小学校95
時期住所物件名（敬称略）柱数（本）
R4年1月松本市村井橋上駅35
R4年1月小諸市M社 新工場20
R4年1月佐久市JA佐久浅間 佐久野沢支所中込店22
R4年2月佐久市某店舗新佐久平店147
R4年2月中野市S社 新工場80
R4年2月群馬県太田市O社 倉庫183
R4年3月上田市S社 本社47
R4年3月中野市中野市市民会館リノベーション44
R4年3月上田市上田信用金庫 塩田支店 新築工事16
R4年3月千曲市DPL長野千曲203
R4年4月埼玉県大里郡H社 新工場23
R4年4月上田市上田市第二学校給食センター67
R4年4月長野市N社　新店舗46
R4年4月長野市地方独立行政法人 長野市民病院30
R4年5月北佐久郡軽井沢町T社 軽井沢36
R4年5月飯田市H社 物流センター50
R4年6月飯田市N社 飯田店33
R4年6月上高井郡高山村信州高山地区福井原工区 地力増進施設整備38
R4年7月新潟県上越市ろうきん高田支店17
R4年7月山梨県都留市東桂地域コミュニティセンター24
R4年7月山梨県南巨摩郡身延町学校給食センター25
R4年8月新潟県上越市N社　上越インター店32
R4年8月北佐久郡軽井沢町F軽井沢22
R4年9月佐久市佐久長聖小学校新設39
R4年9月群馬県太田市S社　新工場200
R4年10月諏訪郡原村たてしな自由農園原村店34
R4年11月南佐久郡川上村JA長野八ヶ岳　御所平集会場44
R4年12月上伊那郡箕輪町N社　新社屋30
時期住所物件名（敬称略）柱数（本）
R3年1月新潟県上越市N社　上越支店倉庫52
R3年1月上伊那郡箕輪町木下保育園83
R3年1月上田市S社　第３工場26
R3年2月飯田市T社　川路店20
R3年2月岡谷市岡谷東銀座郵便局6
R3年2月伊那市I社　サウスエリア店42
R3年2月群馬県太田市K社　新物流センター197
R3年3月山梨県甲府市Y社　本社43
R3年3月長野市S社　若穂工場23
R3年3月松本市信州大学医学部付属病院　多用途型トリアージスペース6
R3年3月北佐久郡御代田町御代田雪窓郵便局6
R3年3月群馬県太田市A社　東部物流センター236
R3年4月長野市長野信用金庫　松代支店17
R3年4月茨城県稲敷郡F社　筑波物流センター66
R3年5月東御市S社　上田センター21
R3年5月長野市長野理容美容専門学校17
R3年5月新潟県糸魚川市糸魚川横町郵便局9
R3年5月長野市M社　新築工事62
R3年6月山梨県甲府市山梨中央ロジパーク計画C街区266
R3年6月小諸市小諸市新保育園49
R3年6月松本市N社　信州松本266
R3年7月塩尻市N社　塩尻店35
R3年7月飯山市飯山市移住定住促進　金山住宅建設工事12
R3年7月安曇野市F社　新工場24
R3年8月上水内郡信濃町 F社　事業スペース42
R3年8月安曇野市T社　長野新工場55
R3年9月山梨県甲斐市甲斐ひよこ保育園20
R3年9月山梨県南巨摩郡道の駅　富士川農産物加工所15
R3年9月大町市八十二銀行　新大町支店17
R3年9月富士見町八十二銀行　富士見支店14
R3年10月軽井沢町K社　新社屋41
R3年10月駒ケ根市I社　新社屋39
R3年11月伊那市ＪＡ上伊那美篶手良支所31
R3年11月安曇野市S社　安曇野新工場121
R3年11月須坂市S社　須坂インター工場94
R3年11月立科町I社　新本館77
R3年12月佐久市佐久市学校給食臼田センター37
R3年12月木曽福島町八十二銀行　福島支店19
時期住所物件名（敬称略）柱数（本）
R2年1月山梨県甲府市PS　甲府30
R2年1月埼玉県児玉郡F社　第二工場160
R2年1月上田市T社　第四工場100
R2年2月木祖村木祖村福祉施設25
R2年2月茅野市諏訪信用金庫　茅野本町支店12
R2年2月岡谷市祐愛病院26
R2年2月安曇野市安曇野市新総合体育館98
R2年2月上田市U社　新工場28
R2年2月諏訪郡下諏訪町T社　南信下諏訪店20
R2年3月下高井郡野沢温泉村新長坂ゴンドラリフト起点・終点停留場51
R2年3月山梨県北杜市K研究所30
R2年3月上田市丸子統合保育園42
R2年3月長野市文化学園長野中学・高等学校第一アリーナ21
R2年4月松本市長野県梓川土地改良区事務所26
R2年4月長野市D社 篠ノ井店新築48
R2年4月上田市Y社 テクノロジーセンター40
R2年4月上田市T社 山口店29
R2年4月伊那市信州つつじヶ丘牧場116
R2年5月千曲市長野県広域連合B焼却施設15
R2年5月伊那市竜北地域交流センター36
R2年5月岡谷市20号岡谷インターSS39
R2年5月松本市松本市波田中央保育園・松本市波田放課後児童クラブ32
R2年6月下高井郡野沢温泉村長坂サービスステーション26
R2年6月小諸市複合型中心拠点誘導施設30
R2年6月北安曇郡白馬村北アルプス広域連合白馬リサイクルセンター32
R2年6月上伊那郡箕輪町C社　伊北センター新築24
R2年6月佐久市八十二銀行岩村田支店改築工事20
R2年6月長野市七二会支所改築15
R2年7月山梨県中巨摩郡中央自動車道　甲府保全・サービスセンター24
R2年7月長野県上伊那郡H社　飯島グリーン工場30
R2年7月埼玉県熊谷市Y社　デリカ生鮮センター69
R2年8月群馬県太田市O物流センター357
R2年8月上田市長野大学7号館改修19
R2年8月山梨県南巨摩郡Nロジスティックスセンター149
R2年8月群馬県安中市群馬銀行安中磯部支店24
R2年9月上田市N社　上田原店37
R2年9月松本市松本ガス社屋21
R2年9月松本市JA松本ハイランド朝日支所28
R2年9月北安曇郡小谷村小谷村複合施設建設工事15
R2年10月山梨県中巨摩郡H社 昭和店26
R2年10月山梨県富士吉田市F点検ステージ29
R2年10月上田市T社 ショッピングパーク21
R2年11月長野市S下氷鉋保育園20
R2年11月東京都日野市F社　医者億52
R2年11月山梨県中央市山梨大学 新病棟37
R2年11月千曲市千曲市立あんず・雨宮統合保育園31
R2年12月山梨県南巨摩郡Nロジスティックスセンター149
R2年12月千葉県四街道市DPL四街道79
時期住所物件名（敬称略）柱数（本）
H31年2月中野市八十二銀行中野支店21
H31年2月上田市C社　上田センター40
H31年2月埼玉県寄居町H社 新工場185
H31年2月佐久穂町佐久穂町新庁舎34
H31年2月群馬県渋川市S社　榛名工場100
H31年3月群馬県長野原町八ツ場ダム堤頂部建屋工事40
H31年4月飯田市飯田信用金庫　喬木支店14
H31年4月飯綱町H社　牟礼工場21
R1年5月山梨県甲府市F社　冷蔵配送センター74
R1年5月群馬県高崎市A社　高崎146
R1年5月松本市松本市防災物資ターミナル63
R1年5月山梨県富士吉田市N社　富士吉田工場42
R1年6月新潟県糸魚川市S社　新潟工場38
R1年6月塩尻市塩尻市新体育館18
R1年7月山梨県富士吉田市S社　新工場41
R1年7月松本市松本短大幼稚園23
R1年7月富士見町K社　富士見工場20
R1年7月須坂市須坂市学校給食センター64
R1年7月中野市中野市立豊田小学校及び豊田中学校43
R1年8月上田市原峠保養園35
R1年8月上田市武石地域総合センター38
R1年8月佐久市ケアハウス佐久だいら27
R1年8月阿南町道の駅　信州新野千石平24
R1年8月筑北村筑北統合小学校給食棟14
R1年8月大町市学校法人信濃キリスト教学園　大町幼稚園39
R1年8月松本市M社　本社ビル18
R1年8月東筑摩郡筑北村筑北統合小学校給食棟14
R1年9月山梨県南巨摩郡富士川町学校給食センター25
R1年10月大町市S社 新社屋96
R1年10月新潟県上越市 K社上越工場76
R1年10月御代田町T社　御代田店29
R1年10月長野市N社　デイサービス施設39
R1年10月諏訪市C社　諏訪センター24
R1年10月佐久市S社　新工場61
R1年10月須坂市A社　新工場40
R1年11月群馬県前橋市K物流センター96
R1年11月新潟県上越市N社　新工場42
R1年11月中野市長野信用金庫中野支店12
R1年11月駒ケ根市アンサンブル駒ケ根30
R1年12月下伊那郡松川町T社　新店舗24
R1年12月佐久市浅科支所複合施設39
R1年12月上田市A社12
時期住所物件名（敬称略）柱数（本）
H30年1月佐久市N社　新工場129
H30年2月飯田市飯田信用金庫　西支店17
H30年2月上伊那郡宮田村N社　宮田工場50
H30年4月大町市長野県信用組合　大町支店22
H30年4月山梨県南都留郡F社　新工場248
H30年5月松本市松本大学　9号館19
H30年4月長野市清泉女学院大学　看護学部長野駅東口キャンパス25
H30年4月上伊那郡箕輪町長野県信用組合　箕輪支店16
H30年5月北佐久郡御代田町N社　軽井沢第2工場44
H30年5月松本市B社　松本64
H30年6月千曲市長野信用金庫　上山田支店15
H30年6月群馬県渋川市D社　渋川工場32
H30年6月静岡県沼津市三井ショッピングパーク　ららぽーと沼津512
H30年6月千曲市H社　上山田18
H30年6月群馬県高崎市O社　新工場131
H30年6月須坂市K社　工場増築80
H30年7月栃木県佐野市M社　冷凍冷蔵物流倉庫79
H30年7月群馬県高崎市N社　高崎支店86
H30年7月埴科郡坂城町N社　新工場39
H30年7月塩尻市S社　新工場79
H30年8月新潟県北蒲原郡S社　新工場154
H30年8月坂城町T社　研究棟41
H30年8月富士見町K社　富士見26
H30年9月松本市松本ろう学校寄宿舎棟増築28
H30年9月新潟県新潟市D社　配送センター137
H30年9月山梨県南都留郡F社　部品加工工場218
H30年9月埼玉県熊谷市P社　熊谷センター127
H30年10月木島平村木島平村　新庁舎32
H30年11月山梨県南都留郡F社　工場62
H30年12月上田市U社　新工場36
H30年12月山梨県南都留郡山梨大学医学部　付属病院棟Ⅱ新営工事35
時期住所物件名（敬称略）柱数（本）
H29年1月千曲市千曲市新庁舎85
H29年1月長野市長野広域連合A焼却施設219
H29年3月伊那市けんしん 伊那支店20
H29年3月長野市芹田小学校　多目的棟34
H29年4月長野市JA長野会　特別養護老人ホーム72
H29年4月上田市上田市　菅平地区振興施設体育館41
H29年5月池田町松本信用金庫 池田支店11
H29年5月栃木県宇都宮市H 宇都宮29
H29年5月豊丘村道の駅とよおか90
H29年7月富士見町厚生連 富士見高原医療福祉センター52
H29年7月安曇野市C社　安曇野センター38
H29年7月群馬県高崎市N社　高崎工場88
H29年8月千曲市戸倉上山田中学校 新築工事16
H29年9月上田市信州大学繊維学部
ファイバー・ベンチャーエコシステム形成拠点		27
H29年9月小布施町小布施町 複合型介護施設25
H29年9月佐久市JAXA宇宙航空研究開発機構
臼田宇宙空間観測所 新パラボラアンテナ		968
H29年10月小諸市H社　センター247
H29年11月中野市T社　本社新工場58
H29年11月上田市A社　塩田第2工場43
H29年11月松本市H社　新工場142
時期住所物件名（敬称略）柱数（本）
H28年1月長野市H社　 豊野工場77
H28年2月飯田市けんしん 飯田支店18
H28年6月山梨県南都留郡F社　新工場475
H28年6月群馬県吾妻郡Y社　 中之条店51
H28年6月埼玉県熊谷市H　熊谷店82
H28年7月松本市A社　 松本店194
H28年9月新潟県妙高市八十二銀行 新井支店9
H28年11月塩尻市S社　広丘工場98
時期住所物件名（敬称略）柱数（本）
H27年1月諏訪市長野けんしん 諏訪支店30
H27年2月上田市H 上田店30
H27年2月坂城町T社　新工場68
H27年6月山梨県南都留郡F社　新工場475
H27年6月栃木県下都賀郡F社　新工場477
H27年11月佐久市S社　新工場231
時期住所物件名（敬称略）柱数（本）
H26年1月上田市信濃毎日新聞 上田支社20
H26年1月諏訪市諏訪中央病院43
H26年1月長野市長野駅ビル65
H26年2月松本市F社　松本工場44
H26年3月埼玉県鴻巣市F社　 鴻巣工場40
H26年4月長野市N社　社員寮46
H26年4月新潟県上越市C社　上越高田インター店131
H26年5月飯山市新幹線 飯山駅82

当社の工法・構造は、
信州大学工学部名誉教授 笹川明先生との
共同研究開発によるものです。

笹川明
信州大学工学部名誉教授、日本建築学会会員、
(社)長野県建築士事務所協会 耐震診断判定特別委員会 委員長、コロナグループ顧問

コンサルティングの流れ

  1. 工事依頼

  2. 打ち合わせ

    問題点事項のご相談をお伺いします。
    例えばアンカーボルト関連ならば…

    • 鉄筋とボルトが干渉し、どうしても収まらない
    • アンカー精度に困っている
    • アンカー設置によって配筋の作業性が悪い
    • 現場施工の工期が少ない
    • 無溶接工法の設置が出来ないか
    • 杭有り工事に良い工法がないか

  3. 図面等の資料のご提供

    ※基礎・配筋形状の分かる図面、鉄骨の柱形状、プレート形状の分かる図面、アンカーボルトの仕様が分かる図面等々…。

  4. 企画・設計（図面作成）

    弊社にて、固定装置の形状などを企画・設計致します。

  5. 見積書の提出

  6. ご契約

    見積もり内容と計画図面をご確認後、納期や支払い条件などを先にお打ち合わせします。

  7. 商品搬入・施工実施

    1. 製造・組立
    2. 現場へ搬入
    3. アンカーロック設置
    4. 位置確認
    5. 建方及びグラウト工事

  8. 現場での検証

  9. 終了

施工手順

  1. 出荷
  2. 吊り込み
  3. レベル出し
  4. 設置
  5. 完了
  6. 配筋
